TEXNIK TAVSIF

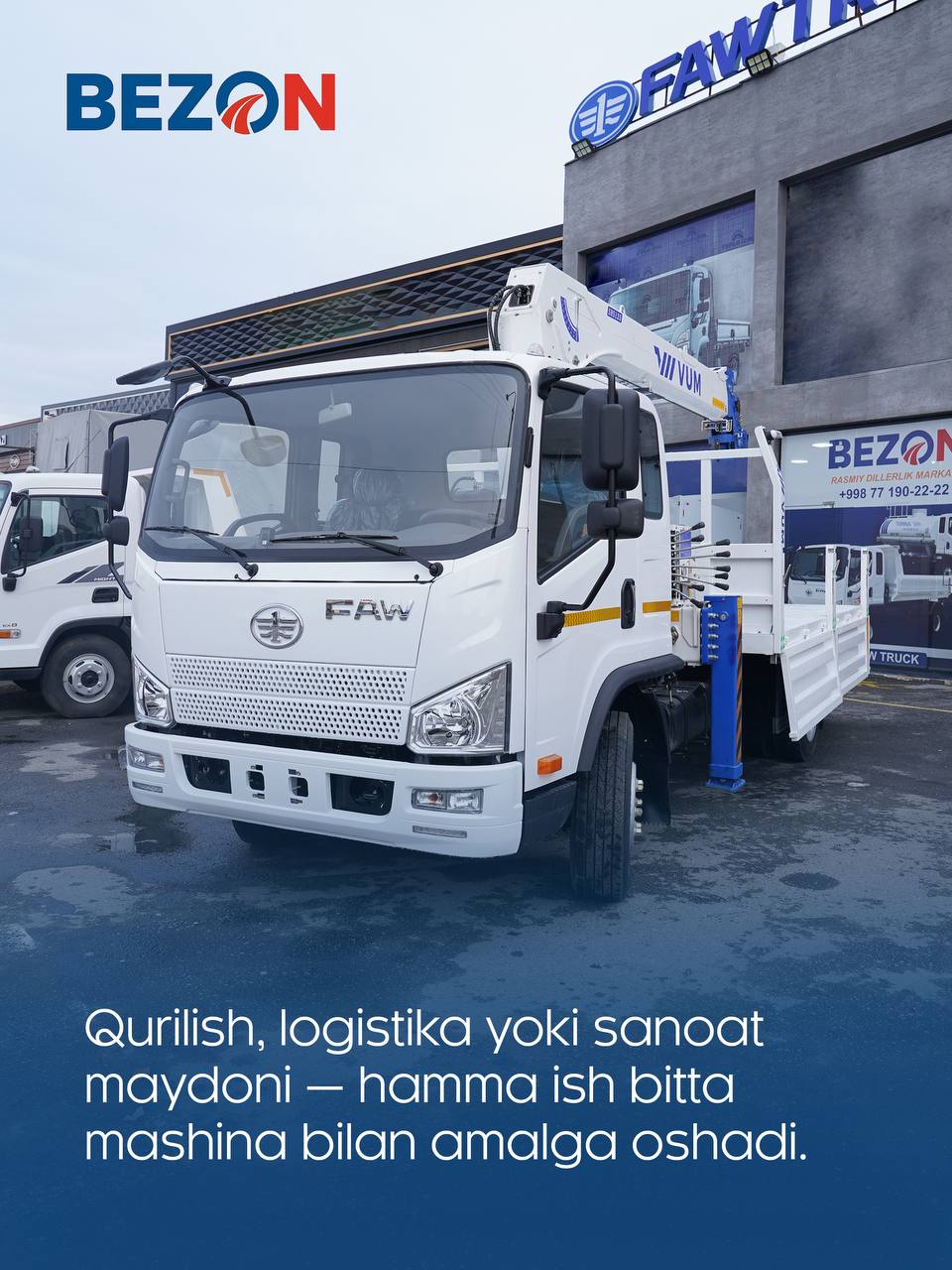

Manipulyatorli bortli yuk avtomobili
FAW Tiger V 4×2

FAW Tiger V shassisi bazasida ishlab chiqarilgan manipulyatorli bortli yuk avtomobili turli yuklarni ortish, tushirish va tashish ishlarini bajarish uchun mo‘ljallangan. Avtomobil bort platformasi va gidravlik manipulyator yordamida yuklarni qo‘shimcha yuk ko‘tarish texnikasisiz ortish va tushirish imkonini beradi.

Asosiy texnik tavsiflari

G‘ildirak formulasi: 4×2 (ikki o‘qli, orqa yetakchi ko‘prikli)
G‘ildirak bazasi: 3 900 mm
Shinalar: 245/70 R19.5, 16PR, 6+1 dona

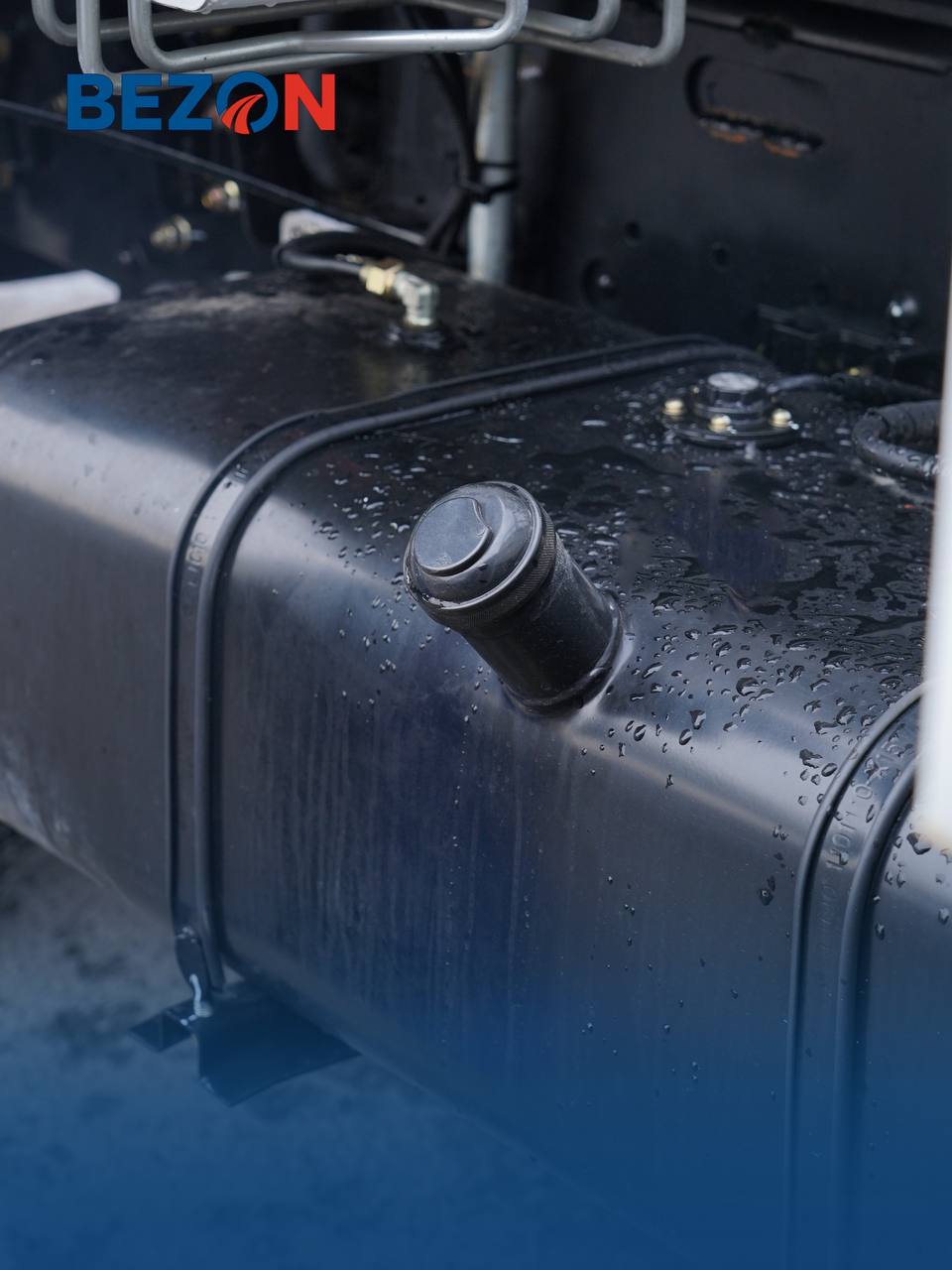

Yoqilg‘i baki: 100 l (dizel)
Elektr tizimi: 24 V, generator – 28 V, akkumulyator – 2 dona

Og‘irlik tavsiflari

To‘liq massasi: 11 300 kg

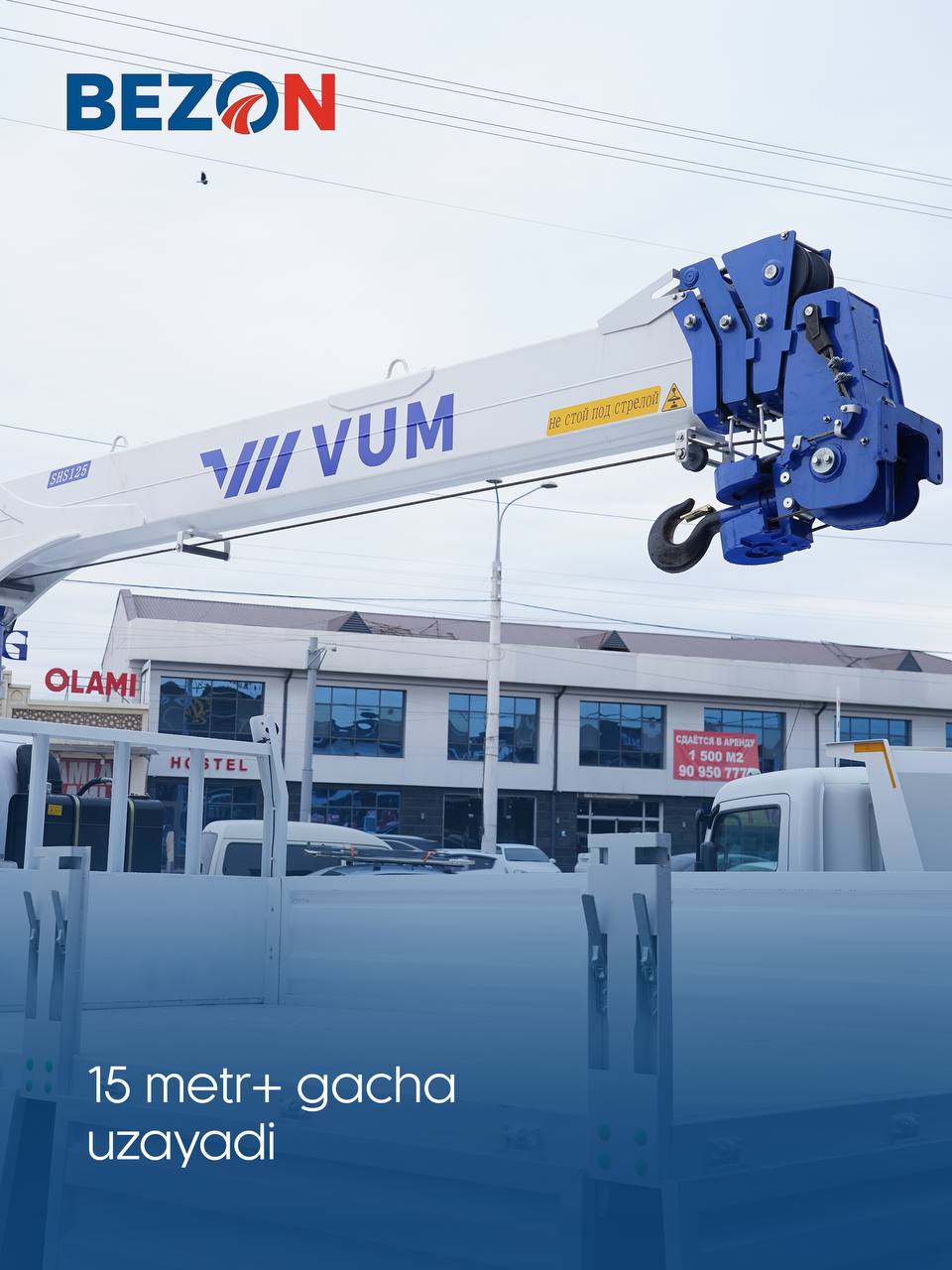

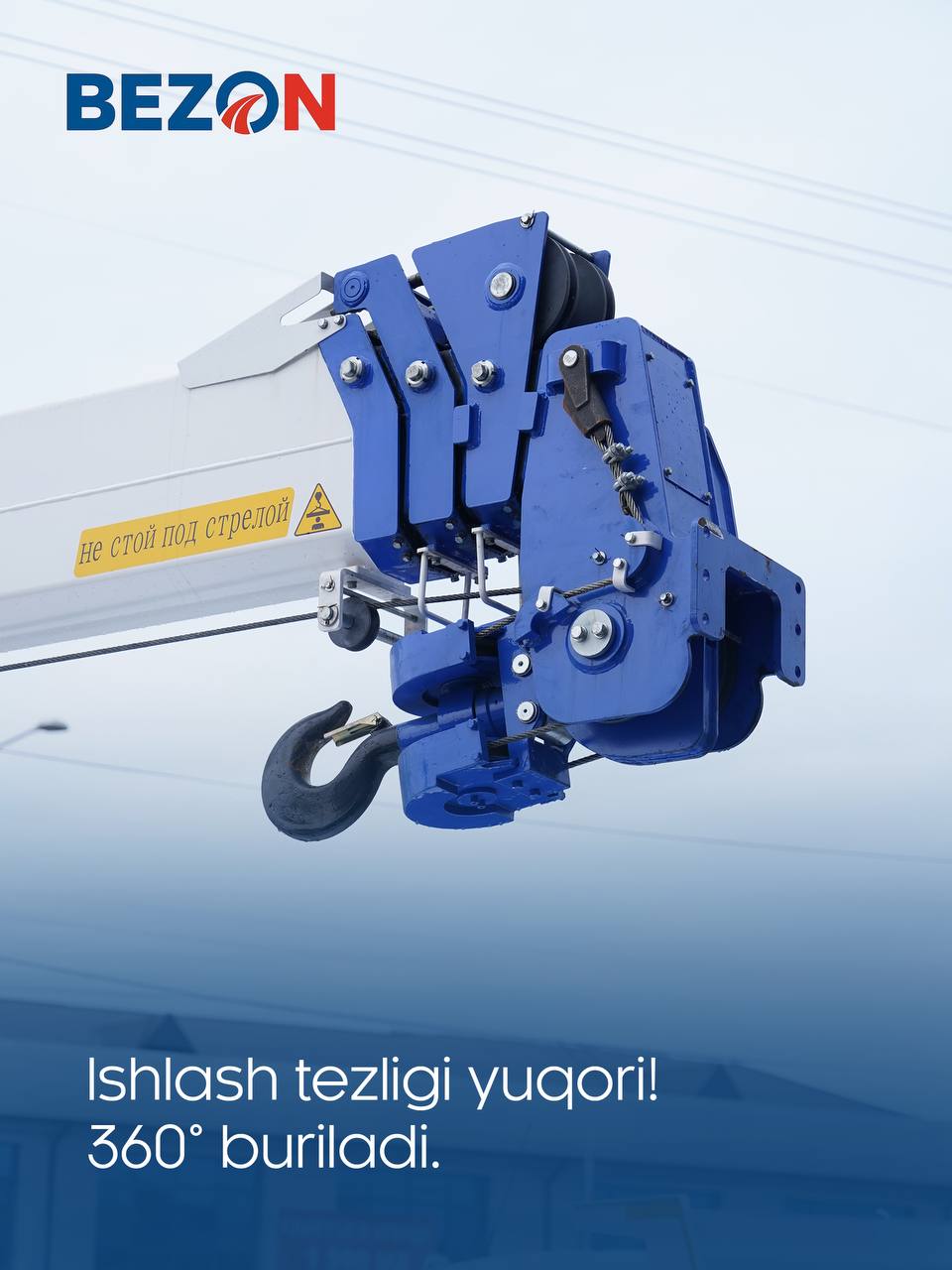

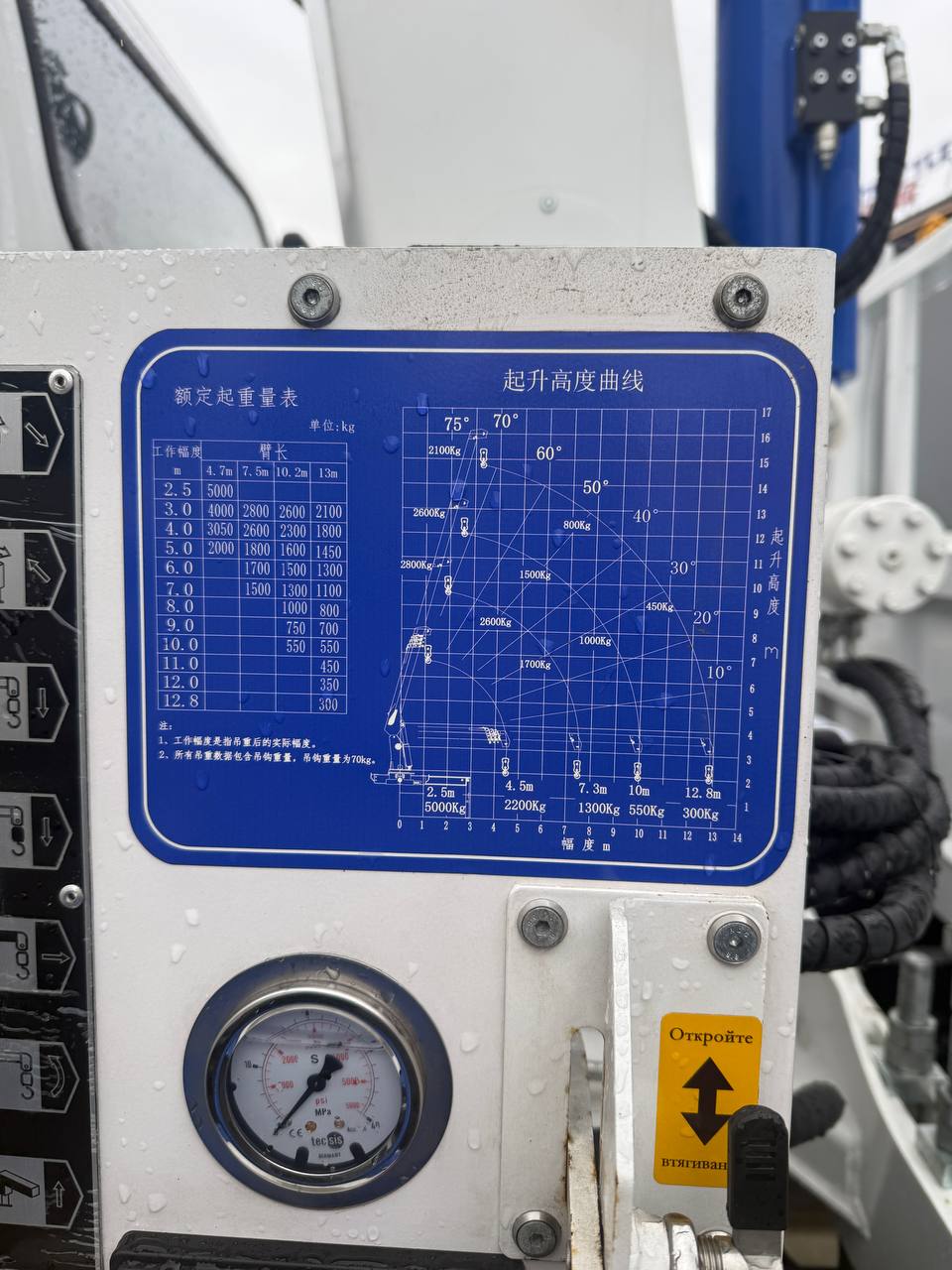

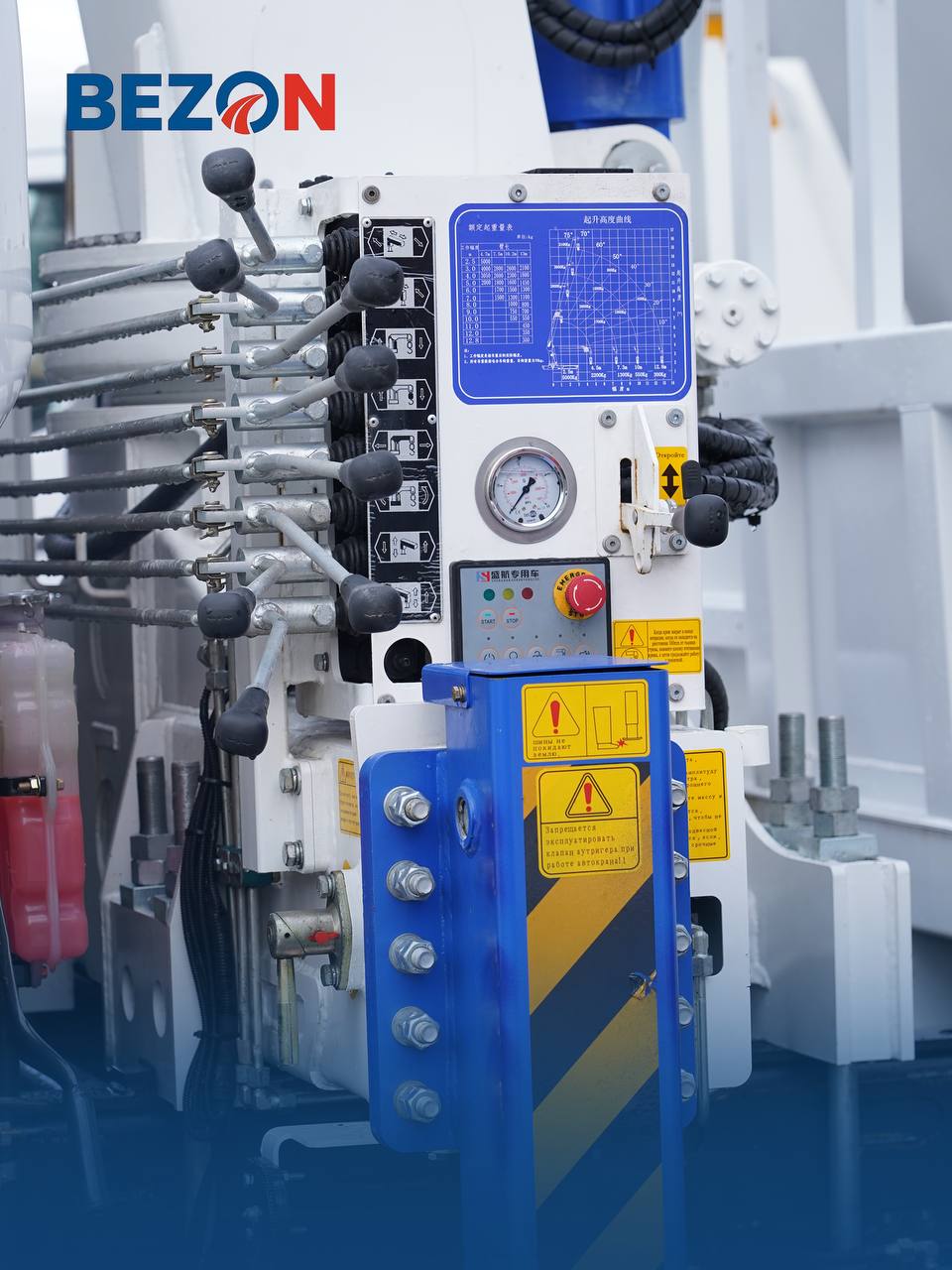

Kuzov va manipulyator tavsiflari

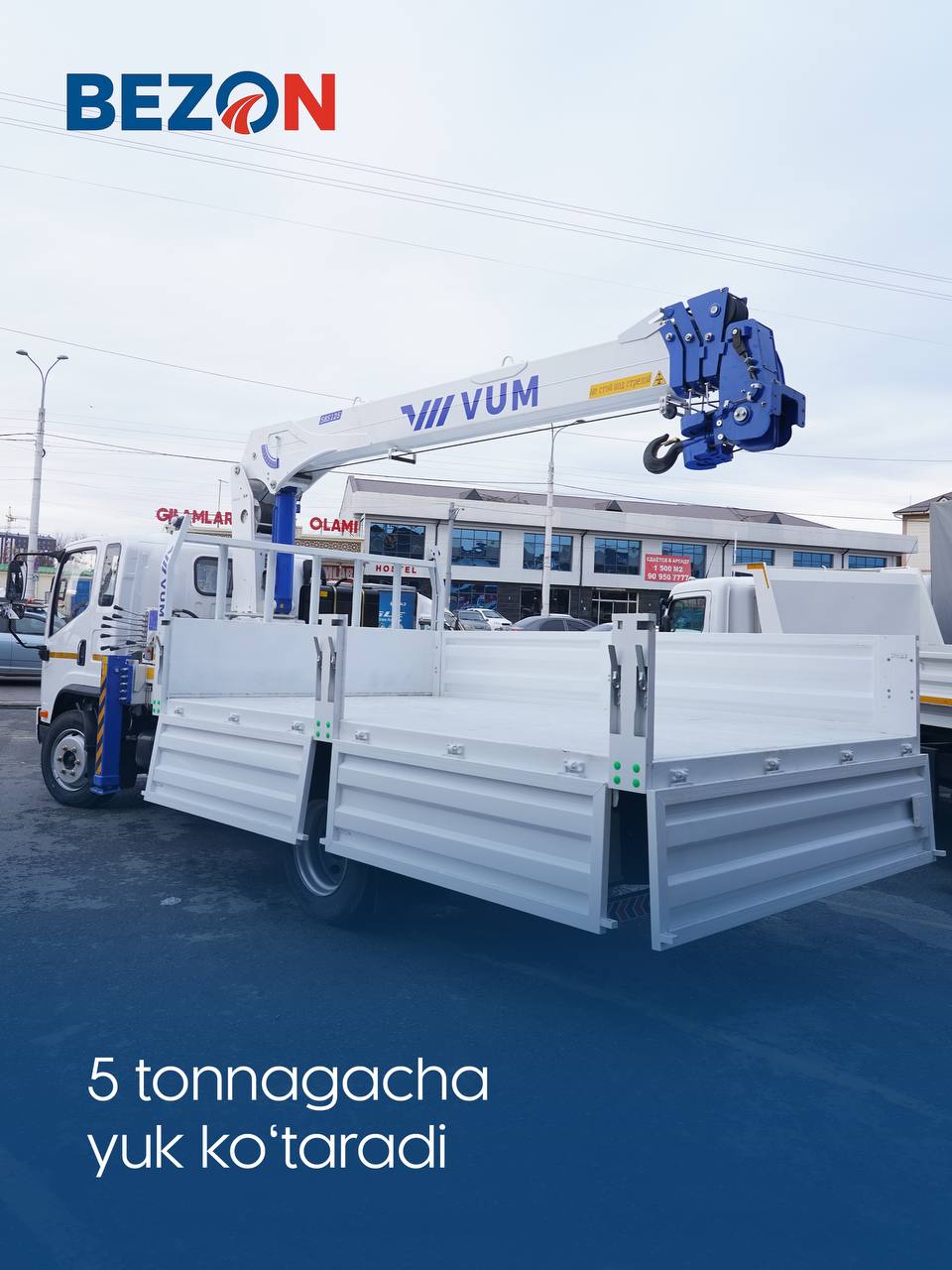

Maksimal yuk ko‘tarish quvvati: 5 t
Strela seksiyalari soni: 4 ta
Maksimal ish radiusi: 11,26 m
Maksimal ish balandligi: 13,6 m
Kuzov o‘lchamlari (U × K × B): 4 000 × 2 100 × 550 mm
Bort platformasining yuk ko‘tarish quvvati: ±6 000 kg

Dvigatel

Ekologik standarti: Euro-3
Dvigatel modeli: YUCHAI YC4D130-33, 4 silindrli, turbinali dizel, interkuler bilan
Maksimal quvvati: 130 ot kuchi
Maksimal aylanish momenti: 380 N·m
Ish hajmi: 4,214 l
Yoqilg‘i ta'minlash tizimi: Yoqilg‘i nasosi, yoqilg‘i filtri va dag‘al tozalash filtri

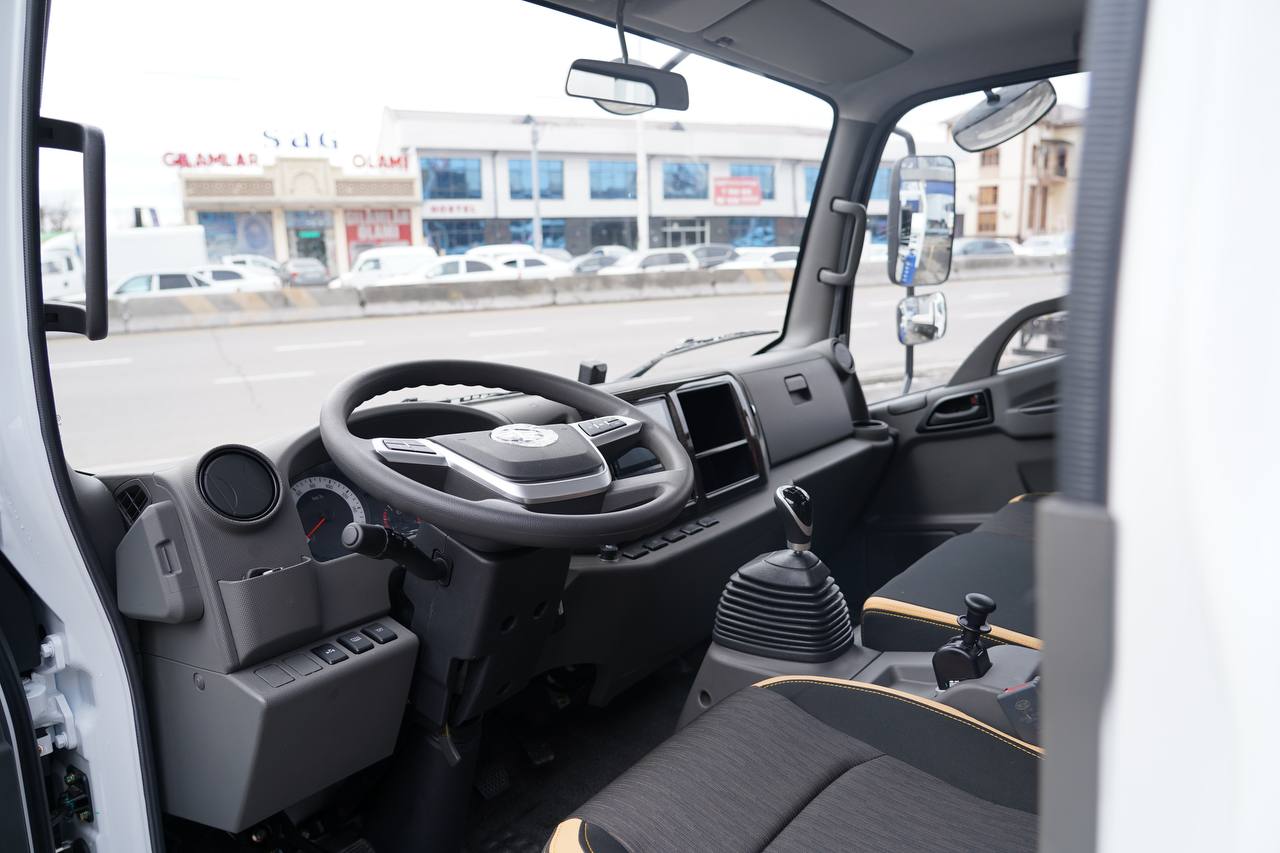

Kabina

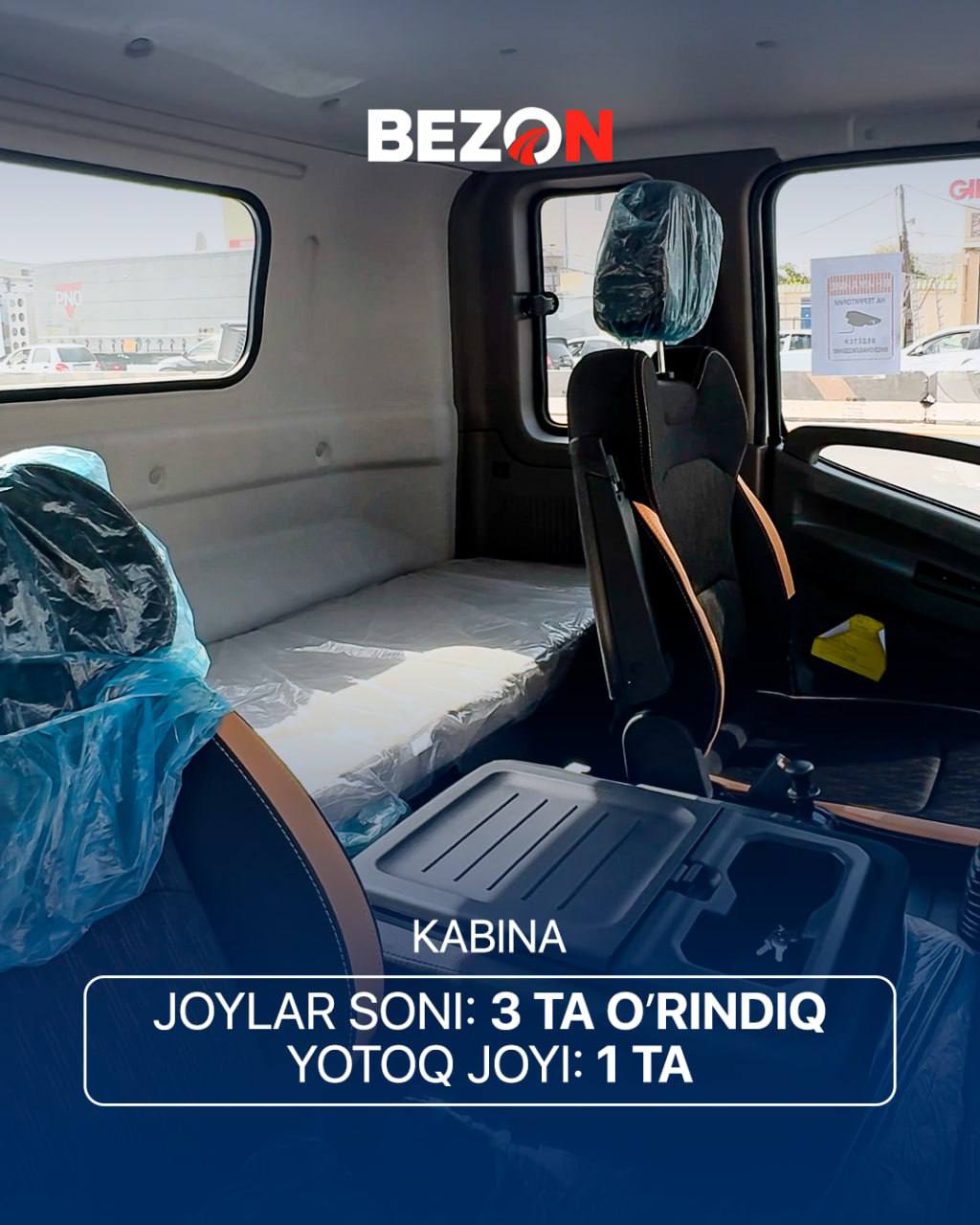

Bir qatorli, 3 o‘rindiqli, 1 ta yotoq joyiga ega

Kabina jihozlanishi

Konditsioner
Markaziy qulflash tizimi
Masofadan boshqariladigan kalit
Elektr oynako‘targichlar
LCD monitor
4 ta kuzatuv kamerasi
Ko‘p funksiyali rul
Deflektor
Yon ko‘zgularni elektr isitish tizimi
Haydovchi uchun pnevmatik o‘rindiq
LED kunduzgi harakat chiroqlari (DRL)
Tom spoyleri

Transmissiya

Uzatmalar qutisi: Wanliyang WLY 6TS55, 6 pog‘onali mexanik

Old o‘q va osma tizimi

Rul boshqaruvi: Gidravlik kuchaytirgichli
Old osma: Ressorali, 7 ta ressora

Orqa o‘q va osma tizimi

Gipoid uzatmali yetakchi ko‘prik
Ressorali osma, 10+4 ta ressora

Tormoz tizimi

Pnevmatik tormoz tizimi
ABS
Dvigatel tormozi
Barabanli g‘ildirak tormozlari
